Способы обжима витой пары

By | 02.01.2013

Всем добрый день!!! Сегодня мы поговорим с вами о сети и о способах подключения компьютеров. с помощью витой пары. Существуют различные способы подключения компьютера к интернету, но один из самых распространенных — это технология Ethernet, подключение через сетевой кабель (витую пару). Для подключения кабеля к сетевой карте используется специальный коннектор — RJ-45.

Как обжать витую пару коннектором RJ-45?

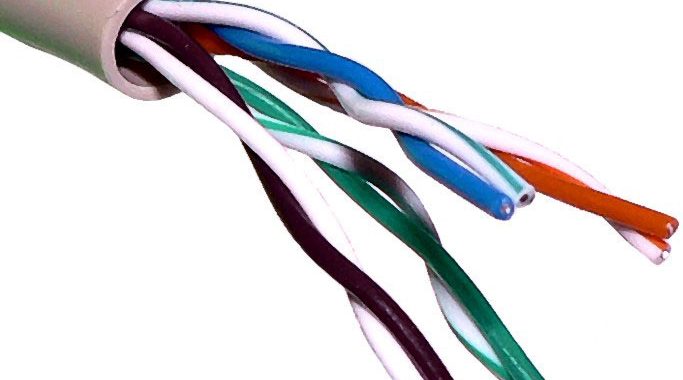

Для начала давайте разберемся, что представляет собой витая пара. Этот кабель связи состоит из одной или нескольких пар изолированных проводников. Проводники скручены между собой и покрыты пластиковой оболочкой. Сетевой кабель, используемый для соединения с Интернетом, состоит из четырех пар проводников.

Прежде чем обжать витую пару, нужно определиться, в каких целях вы будете ее использовать. Есть два основных типа обжимки разъема витой пары:

  • прямой линк — для соединения компьютера и свитча/хаба/маршрутизатора
  • перекрестный линк (кроссовер) — для соединения двух компьютеров между собой

При прямом линке оба конца витой пары обжимаются по одной схеме, при перекрестном — по разным. Обычно при обжимке витой пары для прямого линка проводники витой пары располагаются в следующем порядке:

  • бело-оранжевый / оранжевый / бело-зеленый / синий / бело-синий / зеленый / бело-коричневый / коричневый

При перекрестном линке один конец витой пары обжимается по предыдущей схеме, а второй — по другой:

  • бело-зеленый / зеленый / бело-оранжевый / синий / бело-синий / оранжевый / бело-коричневый / коричневый

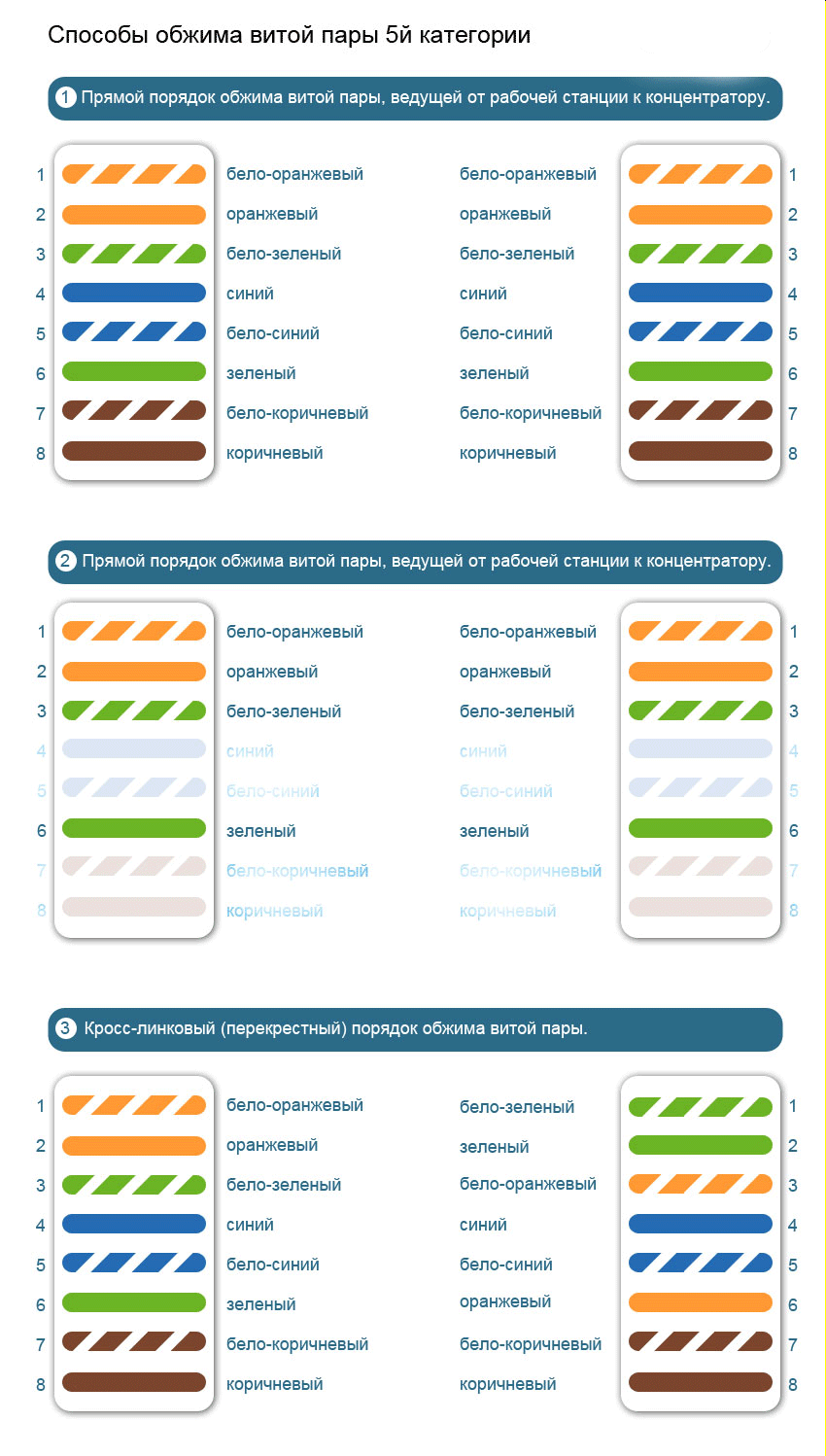

obzhim_vitoi_pary
