Автоматическая настройка RAID-контроллера LSI MegaRAID по схеме RAID 1

Во время загрузки BIOS будет предложено перейти в управление самим контроллером. Для этого – нажимаем комбинацию Ctrl+H:

В следующем окне предлагается выбрать какой именно из адаптеров (если их несколько) будем настраивать. Тут он один:

Далее – мы попадаем в основное окно конфигуратора. Для настройки RAID – нажимаем Configuration Wizard:

В следующем окне нам предлагается выбрать – что именно требуется сделать:

  • Clear Configuration – удалить существующую конфигурацию;
  • New Configuration – удалить существующую и создать вместо неё новую конфигурацию, при этом все данные будут утеряны;
  • Add Configuration – сохранить предыдущую конфигурацию и потом добавить новую, при этом данные не будут утеряны.

Так как в примере рассматривается установка на новом сервере – выбираем New Configuration:

Теперь у нас запрашивают подтверждение выполнения операции – удаление старой и создание новой конфигурации и виртуального устройства. Ещё раз предупреждают, что все данные будут утеряны:

В следующем окне – выбираем Automatic Configuration, поле Redundancy (“избыточность”) можно не трогать:

Проверяем созданную конфигурацию: слева физические устройства, справа – виртуальный жесткий диск:

Снова запрашивает подтверждение, и снова нажимаем Yes:

И ещё раз предупреждение о том, что все данные будут уничтожены – опять нажимаем Yes:

Далее выполняется инициализация нового устройства, проходит очень быстро:

После окончания процесса инициализации – можно нажимать Home:

Обратите внимание на правую часть окна – и сравните его с третьим скринштом из статьи – теперь у нас появились Drive Group и Virtual Drive. Нажимаем Exit:

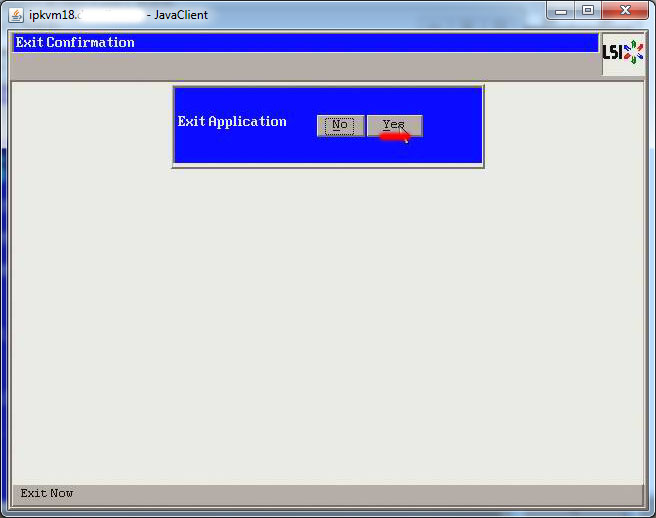

Подтверждаем завершение работы с конфигуратором LSI MegaRAID, жмём Yes:

Настройка контроллера завершена, можно перезагружать сервер и начинать установку операционной системы.

Во время следующей загрузки – обратите внимание на список устройств – и тут отображается наш новый Virtual Drive и его схема – RAID1:

Источник: https://rtfm.co.ua/nastrojka-raid1-na-raid-kontrollere-lsi-megaraid/
